Platine grand modèle pour appliques Prevo S1, traitement d'air ALTO

125,68 € TTC
soit 104,73 € HT
Sur commande 8 jours
Catégorie Raccord pneuma. rapide mâle
Marque PREVOST
Gencode 3660058234627
Réf RQ PREPLA1000
Réf Frs PLA 1000
Poids 3,800 kg

La platine grand modèle Prevost PLA 1000 permet de fixer des appliques murales prevoS1, des unités de traitement d'air ALTO et différents accessoires sur un poste de travail. Conçue en acier, elle peut notamment être installée sur une poutre IPE/HEA à l'aide de ses supports d'ancrage ou fixée directement au mur. Sa charge maximale est de 100 kg.

En savoir plus

La platine Prevost PLA 1000 est conçue pour organiser la fixation d'équipements pneumatiques au niveau d'un poste de travail. Elle reçoit notamment les appliques prevoS1, les ensembles de traitement d'air ALTO et les supports universels destinés aux accessoires. Pré-percée pour ces différentes configurations, elle permet également de prém monter les équipements sur la platine avant son installation définitive.



La PLA 1000 peut être montée directement au mur avec une visserie et des ancrages adaptés au support, ou fixée sur les poutres métalliques IPE/HEA de la structure du bâtiment. Pour le montage sur poutre, les supports d'ancrage assurent une fixation par serrage sans soudage ni perçage de la poutre.



Avantages principaux

  • Platine grand modèle pour appliques prevoS1, unités de traitement d'air ALTO et accessoires
  • Charge maximale de 100 kg
  • Platine pré-percée pour le montage de différents équipements
  • Fixation possible sur poutre IPE/HEA ou directement au mur
  • Montage sur poutre par serrage, sans soudage ni perçage de la structure
  • Ensemble comprenant une platine nue PLA 1000N, 4 supports d'ancrage et 1 kit de visserie



Applications & conseils

La PLA 1000 est notamment destinée à l'aménagement de postes de travail utilisant des équipements pneumatiques. Les équipements peuvent être prémontés sur la platine avant sa mise en place afin de faciliter l'installation. Pour une fixation sur poutre HEA, Prevost indique une épaisseur de poutre comprise jusqu'à 25 mm et une largeur jusqu'à 340 mm.



Caractéristiques techniques

Matière Acier
Charge maximale 100 kg
Compatibilité prevoS1 ; ALTO

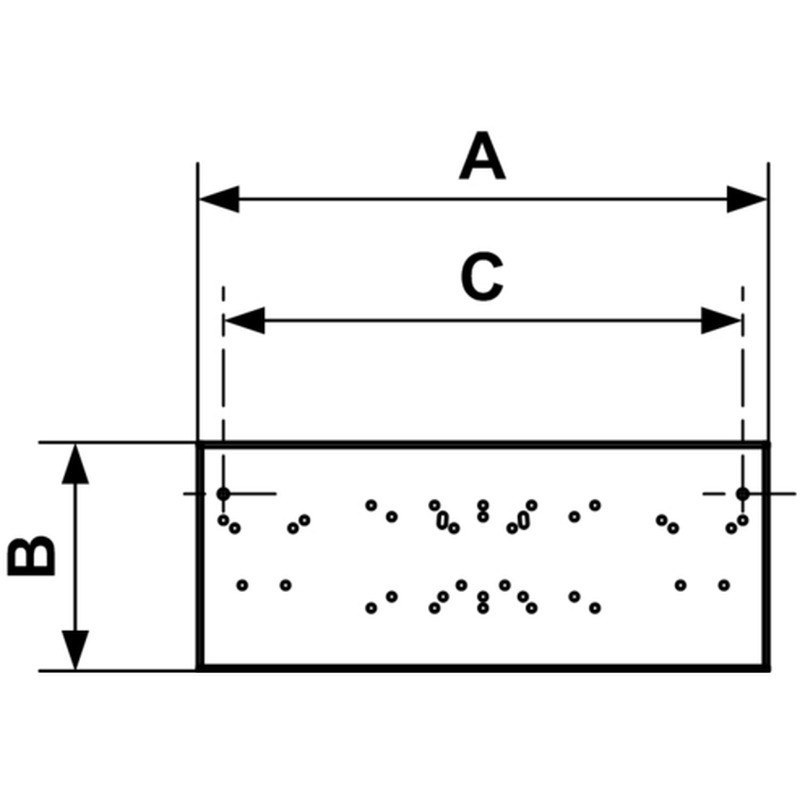

Dimension A 500 mm
Dimension B 200 mm
Dimension C 455 mm
Poids 3,800 kg

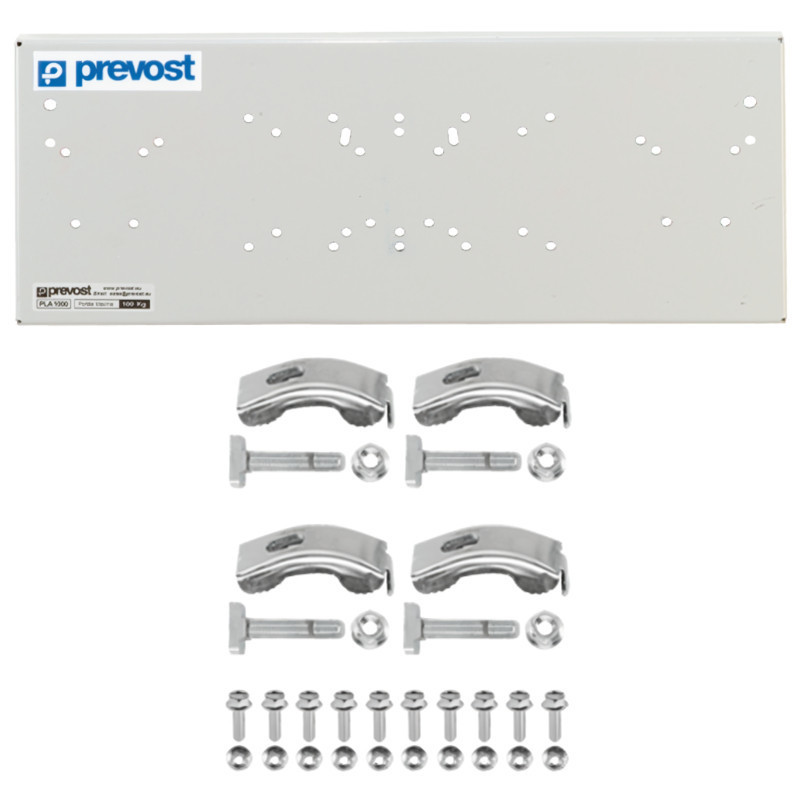

Contenu :

  • 1 platine nue PLA 1000N
  • 4 supports d'ancrage
  • 1 kit de visserie
    Fiche technique 65.29KB
