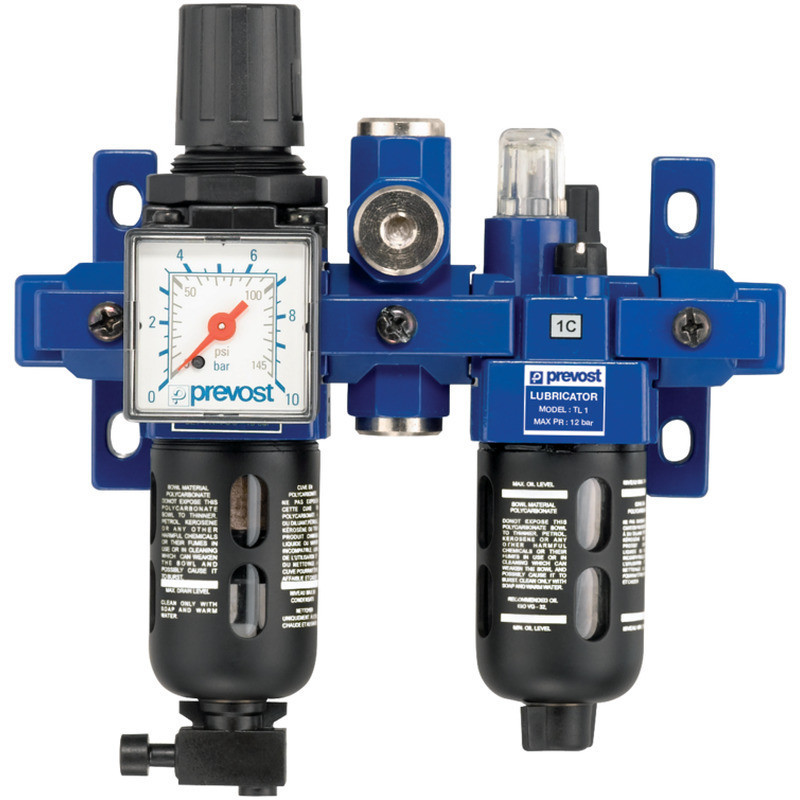

Filtre régulateur lubrificateur 2 blocs avec manomètre en 1/2 fixation et entretoise pour sortie air

Le Prevost TB SME3 regroupe dans un ensemble monté les fonctions de filtration, de régulation et de lubrification nécessaires au traitement de l'air comprimé. Sa filtration à 25 µm est associée à un régulateur avec manomètre de 0 à 10 bar et à un lubrificateur pour l'alimentation des équipements pneumatiques nécessitant un air lubrifié.

L'entretoise intégrée met également à disposition 4 sorties d'air non lubrifié, ce qui permet de disposer d'air sec en complément de l'air lubrifié à partir du même ensemble. Le TB SME3 offre un débit de 2800 l/min dans les conditions spécifiées de 7 bar avec une perte de charge ΔP de 1 bar et accepte une pression maximale d'utilisation de 12 bar.

Le corps est réalisé en aluminium et les cuves en polycarbonate sont protégées par une enveloppe métallique. L'ensemble dispose d'une purge manuelle et d'une fixation murale à 2 points.

Avantages principaux

• Ensemble à 2 blocs réunissant filtration, régulation et lubrification de l'air comprimé
• Filtration à 25 µm
• 4 sorties pour air non lubrifié
• Manomètre avec plage de régulation de 0 à 10 bar
• Débit de 2800 l/min à 7 bar avec ΔP = 1 bar
• Cuves en polycarbonate avec protection métallique
• Purge manuelle
• Fixation murale à 2 points

Applications & conseils

Cet ensemble permet notamment d'alimenter des équipements pneumatiques nécessitant un air lubrifié tout en disposant, grâce aux sorties dédiées, d'air filtré et régulé non lubrifié pour les applications qui ne nécessitent pas de lubrification. Pour la fonction de lubrification, Prevost préconise l'emploi d'une huile spécifique pour outils pneumatiques et conseille une distance de 5 m entre le lubrificateur et l'outil.
