Platine pour fixation sur chant avec trou taraudé M10

2,29 € TTC
1,91 € HT
8 En stock
Catégorie Portail suspendu
Marque MANTION
Gencode 3660720001991
Réf RQ MAN0036
Réf Frs 0036
Réf Master Pro 55182-10
Poids 0,040 kg

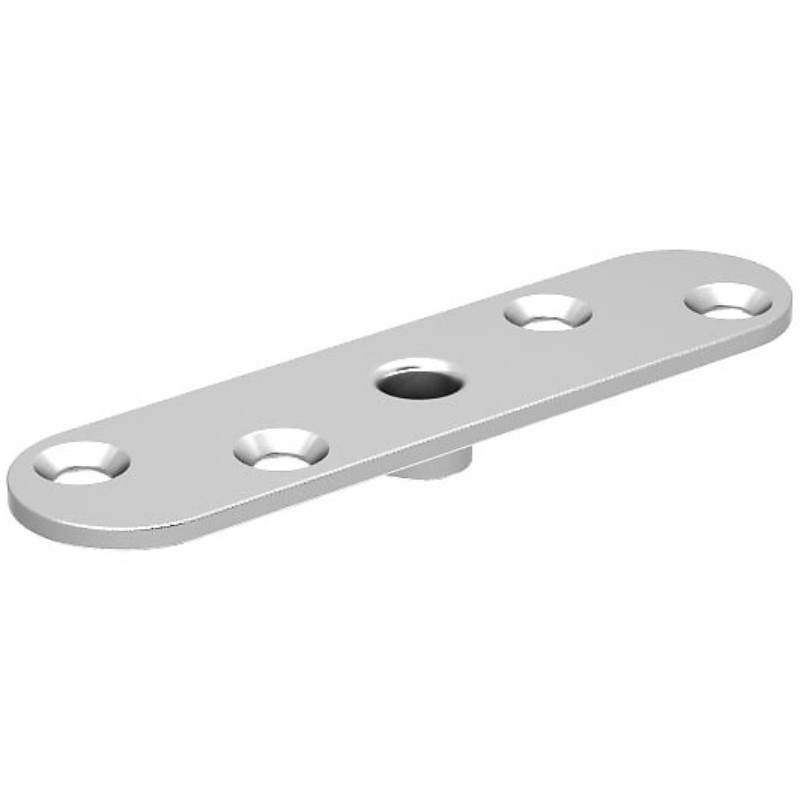

La platine Mantion 0036 permet une fixation sur chant grâce à son trou taraudé M10. Mesurant 100 x 25 mm, elle est destinée aux panneaux d'une épaisseur supérieure à 25 mm et s'intègre notamment aux systèmes coulissants Mantion pour portes de séparation intérieures et volets coulissants.

En savoir plus

La platine Mantion 0036 est conçue pour réaliser une fixation sur chant avec un assemblage sur filetage M10. Ses dimensions de 100 x 25 mm et son épaisseur de 2,5 mm permettent son montage sur des panneaux d'une épaisseur supérieure à 25 mm.



Cette platine en acier est utilisée dans plusieurs systèmes coulissants Mantion pour portes de séparation intérieures et volets coulissants. Elle est notamment intégrée aux gammes STARAL® PLUS, SPORTUB®, SÉRIES 600 et WIN-STH.



Avantages principaux

  • Fixation sur chant avec trou taraudé M10
  • Pour panneaux d'une épaisseur supérieure à 25 mm
  • Utilisable dans différents systèmes coulissants Mantion pour portes et volets
  • Fabrication française



Applications & conseils

Cette platine est destinée aux applications de portes de séparation intérieures et de volets coulissants. Elle s'utilise sur le chant d'un panneau d'une épaisseur supérieure à 25 mm.



Caractéristiques techniques

Matière Acier
Taraudage M10
Type de fixation Sur chant
Épaisseur de panneau Supérieure à 25 mm
Norme EN 1527
Origine de fabrication France
Dimensions (L x l x ép.) 100 x 25 x 2,5 mm
Poids net 0,04 kg
    Plan technique 115.53KB
