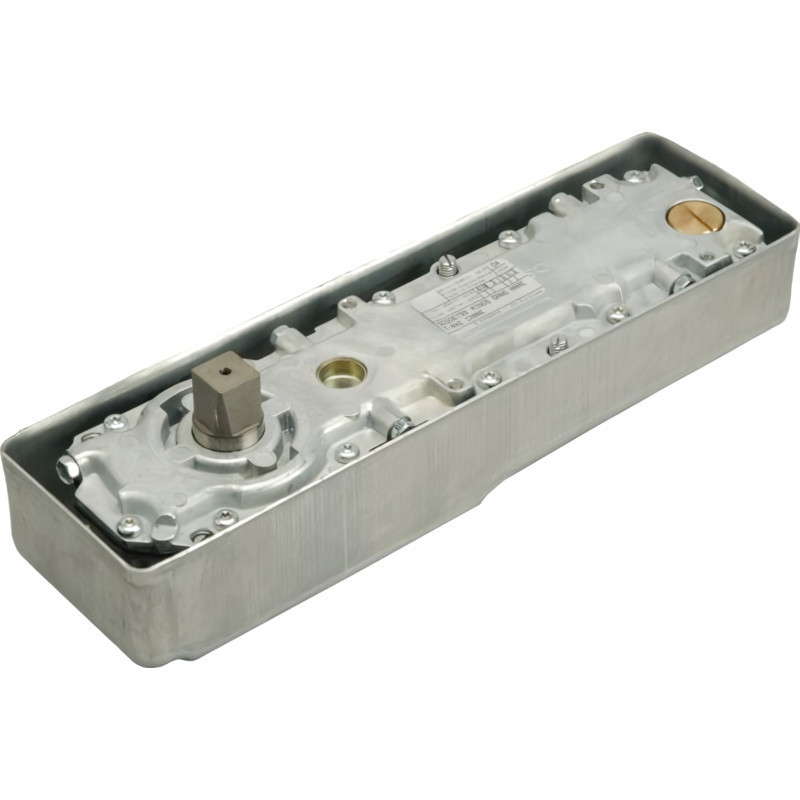

Pivot de sol hydraulique MINOS+ arrêt à 90° axe carré

Le pivot de sol Sevax MINOS+ SN313927 est un système de fermeture à freinage hydraulique conçu pour les portes simple ou double action en métal, bois ou verre. Son encombrement réduit et sa plage de réglage étendue facilitent sa mise en œuvre, notamment dans le cadre du remplacement. Cette version Force 3 à axe carré dispose d'un arrêt à 90° et convient aux portes jusqu'à 150 kg et 2400 mm de hauteur.

Son mécanisme à came permet l'ouverture et le rappel de la porte de -180° à +180°. La vitesse de fermeture est réglable de 180° à 0°, tandis que les réglages dans les 3 dimensions permettent d'ajuster la position de l'appareil lors de la pose. Pour cette version Force 3, la largeur de porte maximale recommandée est de 950 mm et le couple maximal à l'ouverture entre 0 et 4° est de 28 Nm.

Avantages principaux

• Système de fermeture à freinage hydraulique avec mécanisme à came
• Arrêt à 90°
• Ouverture et rappel de -180° à +180°
• Réglage de la vitesse de fermeture de 180° à 0°
• Réglages dans les 3 dimensions et plage de réglage étendue
• Encombrement réduit adapté notamment au marché du remplacement
• Pour portes simple ou double action en métal, bois ou verre

Applications & conseils

Pour cette version Force 3, Sevax recommande une largeur de porte maximale de 950 mm. En cas d'utilisation avec une porte particulièrement haute ou lourde, d'exposition au vent ou de montage spécial, il est recommandé de choisir un appareil de force supérieure. La plaque de recouvrement est à commander séparément ; des plaques standard de 285 x 105 mm sont proposées en inox poli, inox brossé ou aspect laiton poli.
