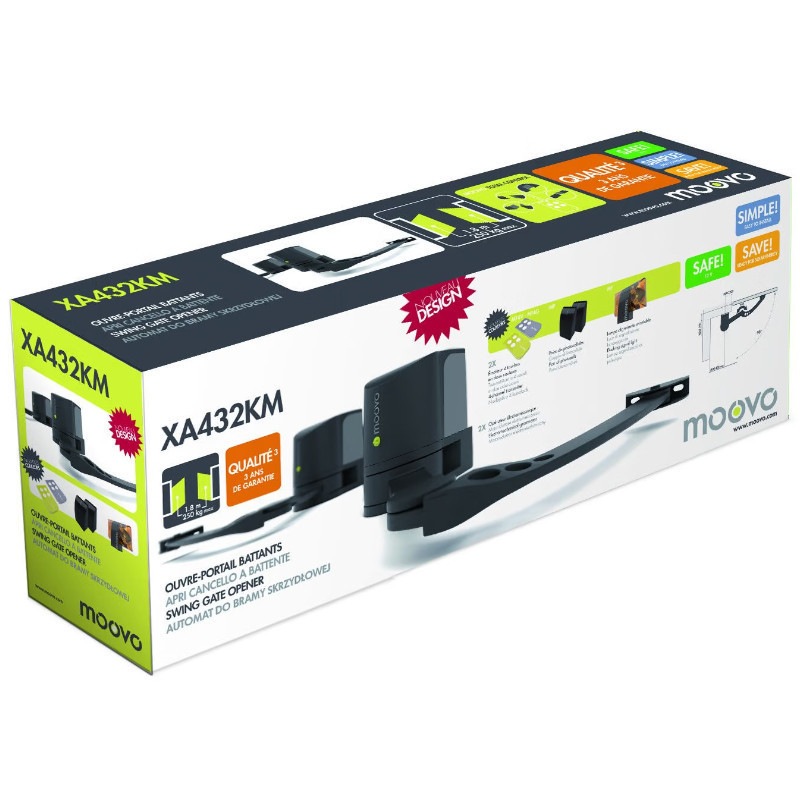

Motorisation à bras articulé pour portail battant XA432KM Moovo

Le kit Moovo XA432KM de Nice automatise l'ouverture et la fermeture d'un portail battant grâce à deux opérateurs électromécaniques à bras articulés. Cette conception est notamment prévue pour les installations sur des piliers épais et peut équiper des vantaux jusqu'à 1,80 m et 250 kg maximum chacun. L'un des opérateurs, le XA432E, intègre la logique de commande et le récepteur radio.

La motorisation effectue automatiquement la programmation des paramètres de fonctionnement en fonction du portail. La centrale propose 4 vitesses, une fermeture automatique avec temporisation réglable, une ouverture partielle pour le passage piéton et un réglage de la sensibilité de détection des obstacles. Lorsqu'un obstacle est détecté pendant le mouvement, l'automatisme arrête la manœuvre.

La technologie BUS simplifie le raccordement des photocellules et de la lampe de signalisation en utilisant deux fils. Le système Plug'n Play facilite également l'identification des câbles et des connecteurs. En cas de besoin, le débrayage mécanique permet de manœuvrer manuellement le portail et un emplacement est prévu pour recevoir une batterie de secours optionnelle.

Avantages principaux

• Bras articulés adaptés notamment aux portails installés sur des piliers épais
• Motorisation pour vantaux jusqu'à 1,80 m et 250 kg maximum chacun
• Auto-programmation des paramètres de fonctionnement en fonction du portail
• Détection des obstacles avec sensibilité réglable
• 4 vitesses de fonctionnement
• Fermeture automatique avec temporisation réglable
• Ouverture partielle pour le passage piéton
• Technologie BUS permettant de raccorder les photocellules et la lampe de signalisation avec deux fils
• Logique de commande et récepteur radio intégrés à l'opérateur XA432E
• Récepteur permettant la mémorisation de jusqu'à 150 émetteurs
• Système d'autodiagnostic signalant les anomalies de fonctionnement
• Fins de course électromécaniques et butée mécanique d'ouverture
• Débrayage rapide permettant la manœuvre manuelle du portail
• Emplacement prévu pour une batterie de secours optionnelle

Applications & conseils

Le XA432KM est destiné à l'automatisation d'un portail battant respectant les limites dimensionnelles et de poids prévues par Nice. La configuration à bras articulés est particulièrement adaptée lorsque la géométrie des piliers nécessite ce type de mouvement. Une batterie de secours MB 12 V peut être ajoutée pour permettre le fonctionnement en cas de coupure d'alimentation, et le système peut également recevoir le kit d'alimentation solaire KSMKM.

Caractéristiques techniques

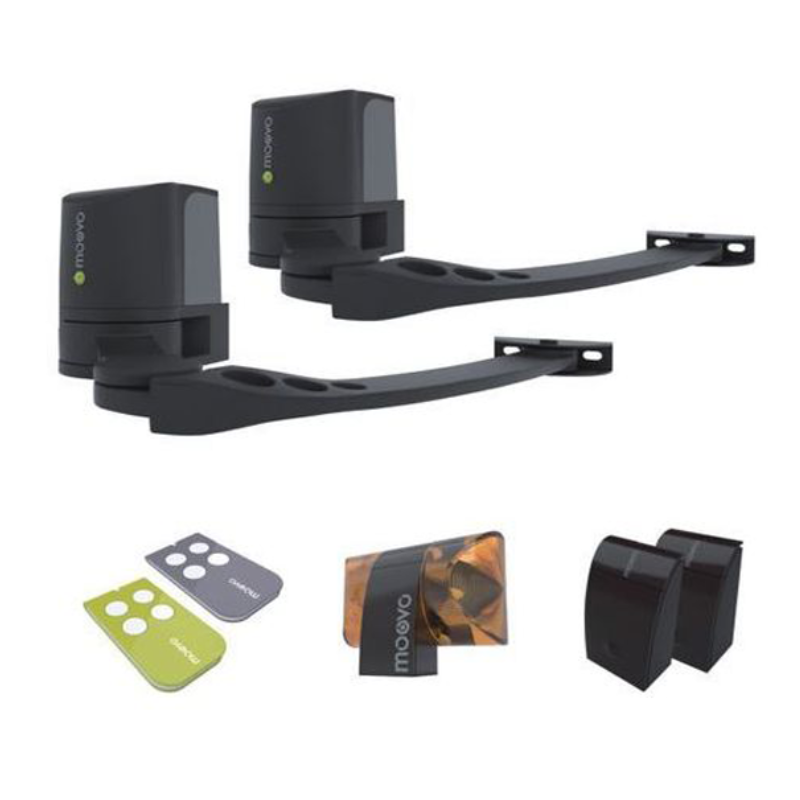

Contenu du kit

• 1 opérateur électromécanique XA432
• 1 opérateur électromécanique XA432E avec logique de commande et récepteur radio intégrés
• Éléments de montage
