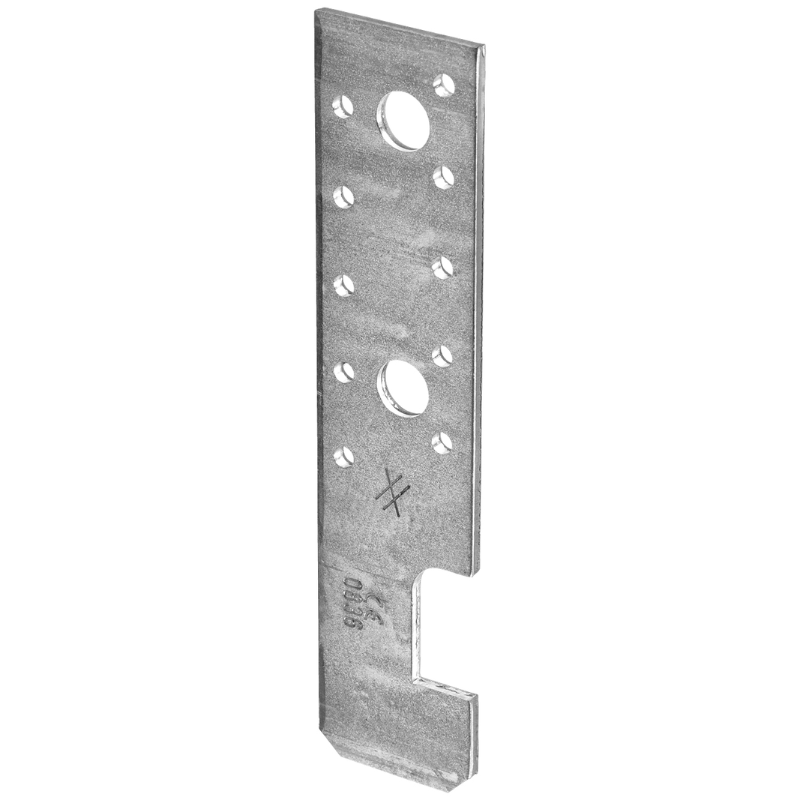

Ancrage IPN Simpson largeur 40 mm épaisseur 4 mm

L’ancrage IPN HE est conçu pour réaliser des assemblages entre une poutre métallique de type IPN et un élément en bois. Son système d’encoche permet de positionner la ferrure directement sur la membrure supérieure du profilé métallique, sans fixation sur l’IPN. La fixation sur la pièce bois est ensuite réalisée avec la fixation choisie parmi les solutions préconisées par le fabricant. Cette conception facilite ainsi la réalisation d’assemblages bois sur structure métallique.

Avantages principaux

• Fixation sur l’IPN sans fixation supplémentaire sur le support métallique
• Positionnement par encoche sur la membrure supérieure du profilé
• Adapté aux assemblages entre poutres métalliques et éléments en bois
• Possibilité de positionner deux ancrages en diagonale ou quatre ancrages sur un assemblage
• Acier galvanisé adapté à la réalisation de connexions pour assemblages bois

Applications & conseils

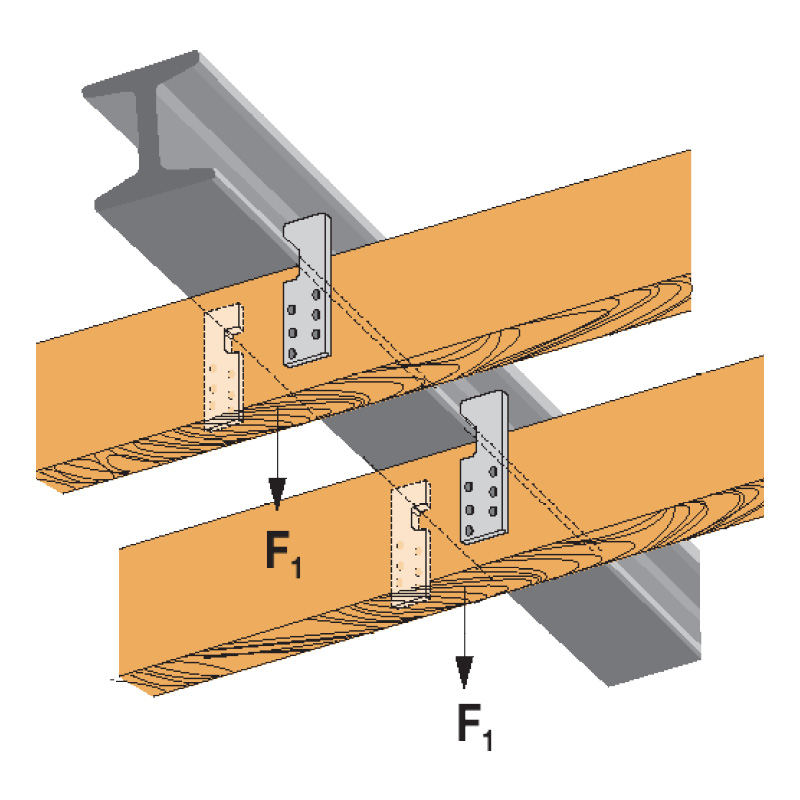

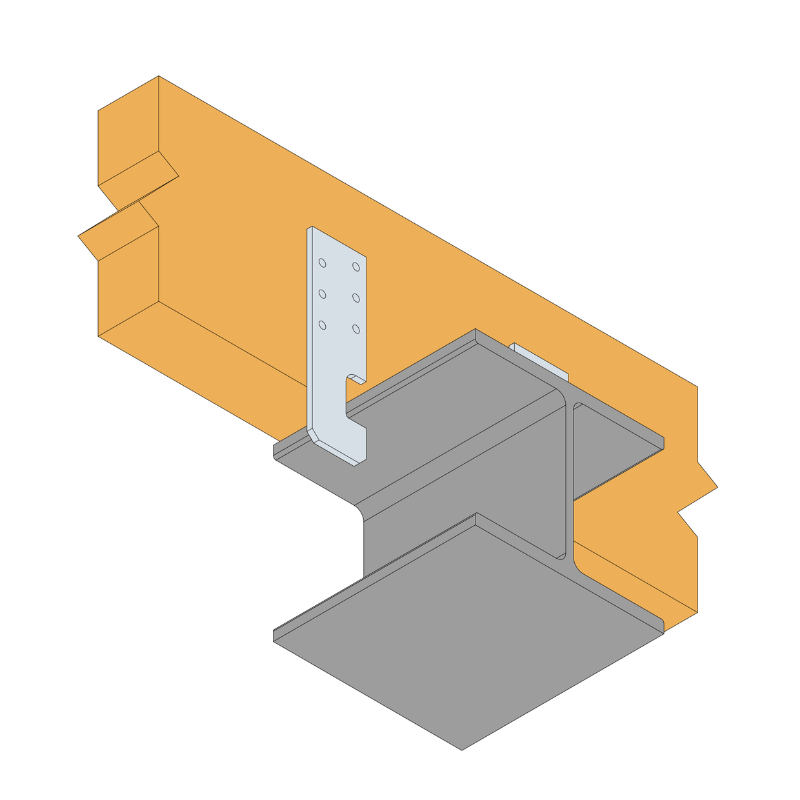

Positionner les solives sur les poutres IPN, puis placer les ancrages HE sur l’assemblage en les enclenchant sur la membrure supérieure du profilé. Selon la configuration, positionner deux ancrages en diagonale ou quatre ancrages. Fixer ensuite les ancrages sur les solives avec la fixation choisie. Les fixations préconisées sont les pointes annelées CNA, les vis CSA ou les boulons BSH12. La solution est destinée à la fixation de poutres bois sur poutres IPN ainsi qu'à la fixation de poutres IPN sur poutres bois.
