Équerre renforcée ABR 100x100x90mm en INOX A4

L’équerre structurelle Simpson Strong-Tie ABR100S permet de réaliser des assemblages bois sur bois ou bois sur support rigide, notamment sur béton. Sa fabrication en acier inoxydable A4 suivant NF EN 10088 la destine aux applications exposées à des atmosphères agressives. Elle peut être employée avec du bois massif, du lamellé-collé, du bois composite, des fermes triangulées ou des profilés selon la configuration de l’assemblage.

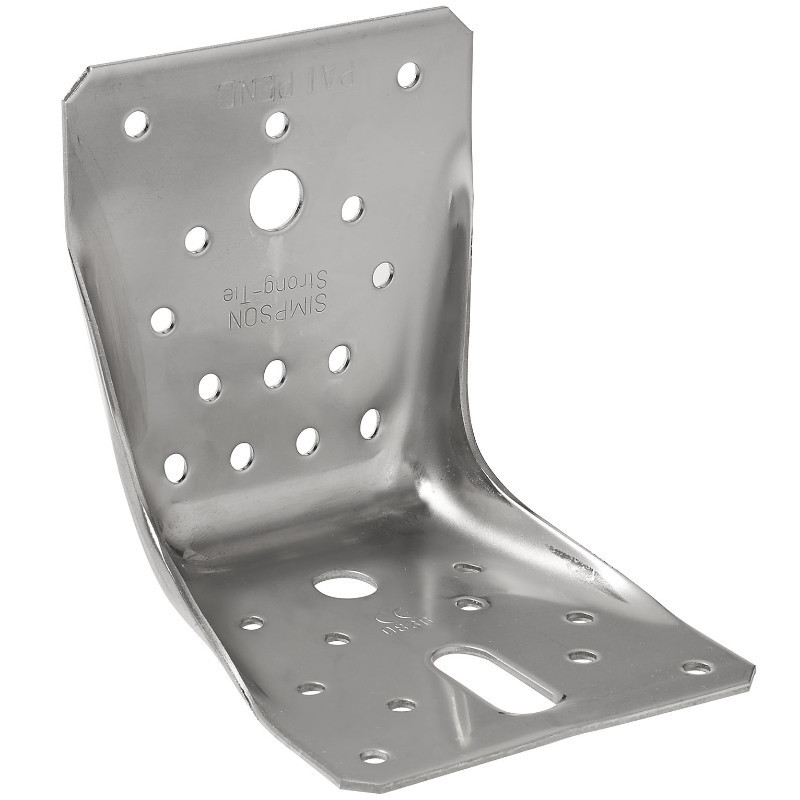

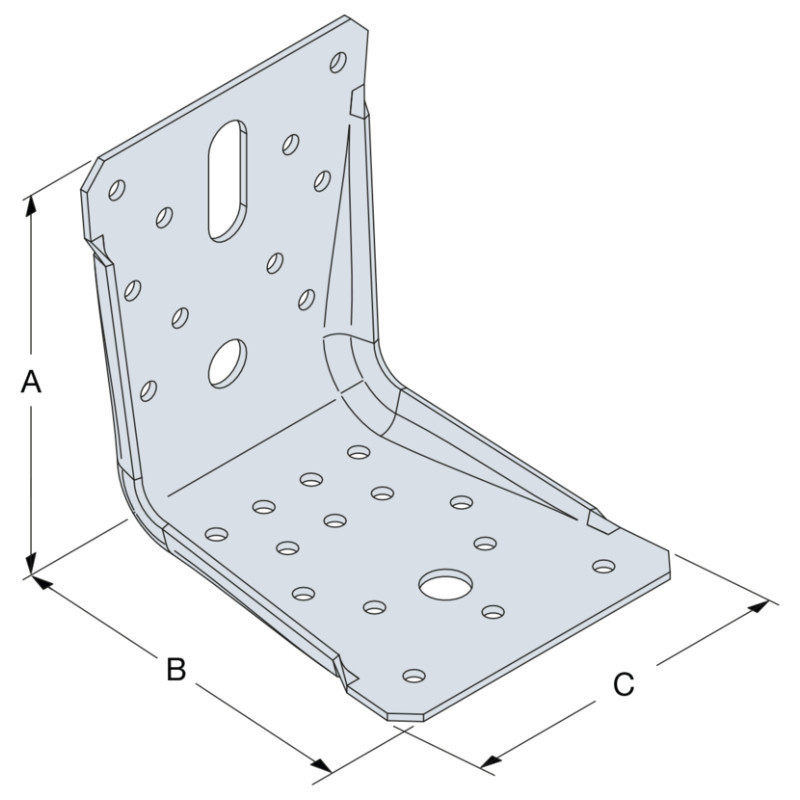

Cette équerre renforcée de 2 mm d’épaisseur mesure 100 x 100 x 90 mm. Ses deux ailes disposent de plusieurs perçages pour adapter la fixation au support : l’aile A comporte 10 trous de Ø5 mm, un trou de Ø12 mm et un trou oblong de Ø12 x 32 mm, tandis que l’aile B possède 14 trous de Ø5 mm et un trou de Ø12 mm.

Avantages principaux

• Acier inoxydable A4 adapté aux atmosphères agressives
• Conception renforcée offrant une haute rigidité
• Utilisable pour des assemblages structurels sur bois ou béton
• Nombreux perçages permettant l’utilisation de différentes fixations adaptées au support
• Applications variées en charpente, ossature, bardage et aménagement extérieur

Applications & conseils

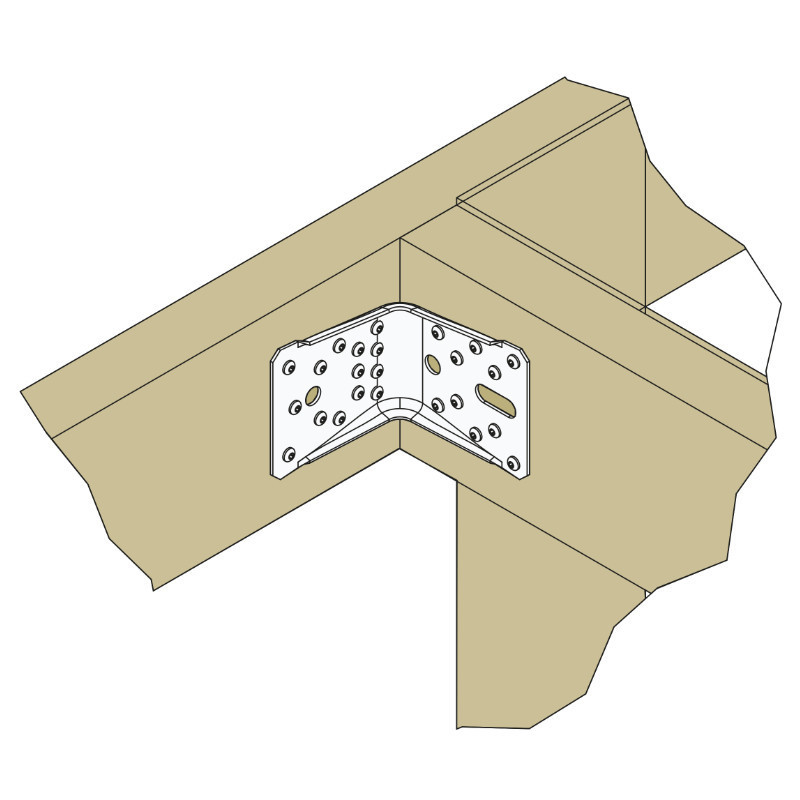

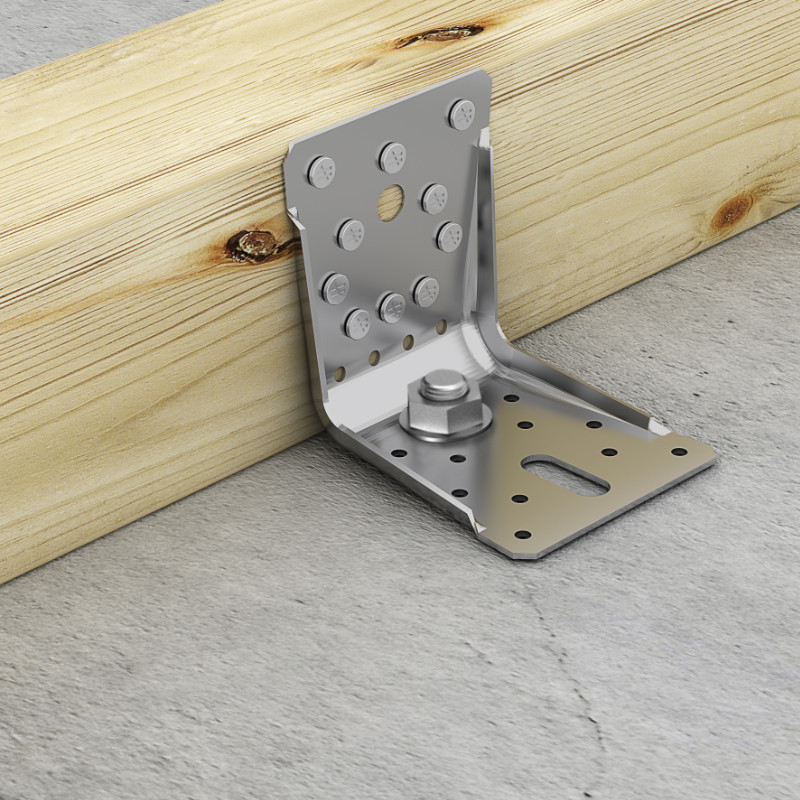

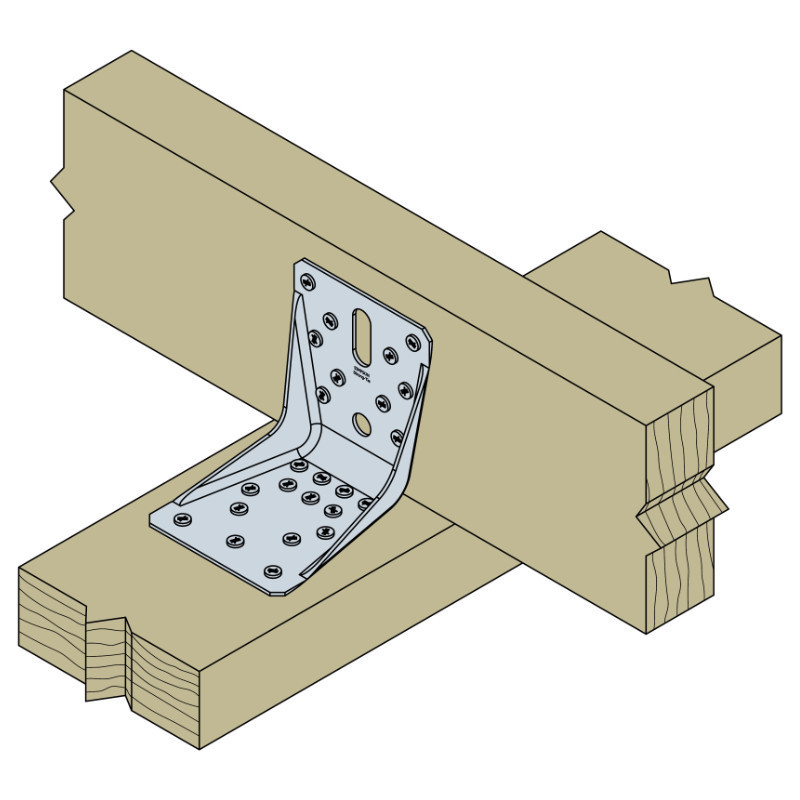

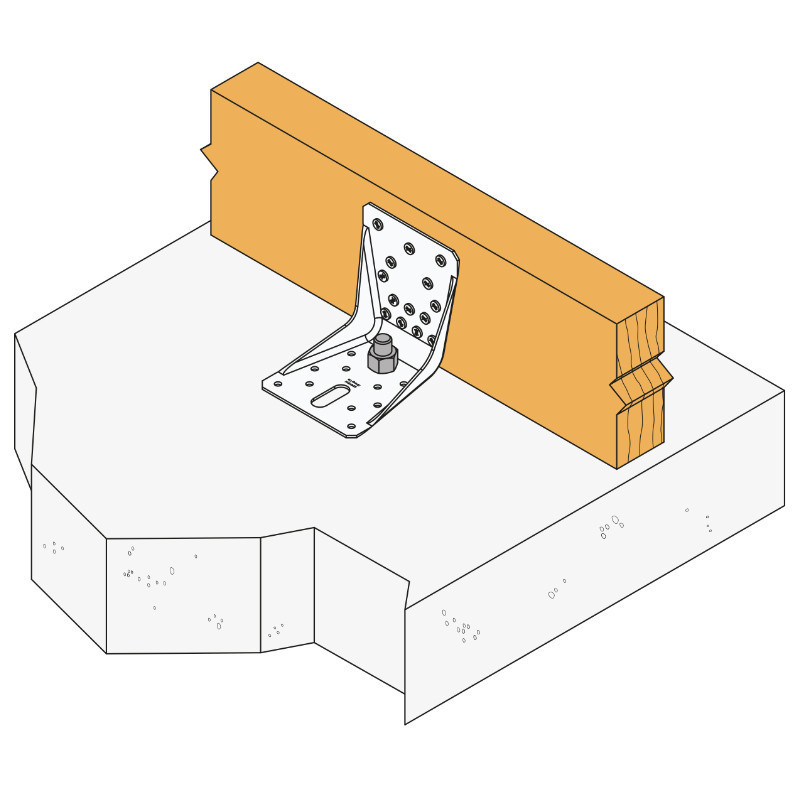

L’ABR100S peut notamment être utilisée pour la fixation de fermettes, de lisses et montants de bardage, de préaux ou carports ouverts, ainsi que pour l’ancrage de chevrons, consoles et chevêtres. Sur bois, la fixation peut être réalisée avec des pointes annelées inox CNA-S Ø4,0 x 35 ou Ø4,0 x 50, des vis inox CSA-S Ø5,0 x 35 ou Ø5,0 x 40 ou des boulons inox. Sur béton ou support rigide, utiliser un ancrage mécanique ou chimique adapté et respecter les préconisations de pose de l’ancrage choisi. Sur maçonnerie creuse, un ancrage chimique adapté peut être employé avec une tige filetée inox appropriée.
