Assortiment de 122 bornes de connexion électrique 221 et 2273 - Wago L-Boxx Micro

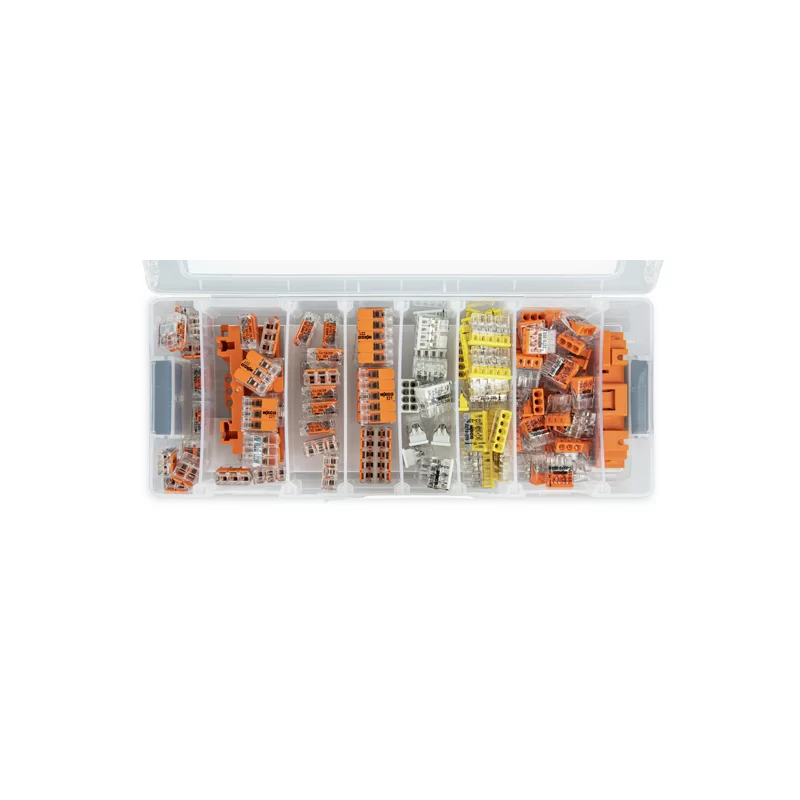

Le kit Wago 887-802 rassemble dans une L-BOXX MICRO un assortiment de bornes de connexion des séries 221 et 2273 ainsi que leurs adaptateurs de fixation. Les bornes à levier 221-412, 221-413 et 221-415 acceptent tous types de conducteurs jusqu’à 4 mm² et permettent respectivement de raccorder 2, 3 ou 5 conducteurs. Leur système à levier permet le raccordement sans outil.

Pour les conducteurs rigides, le coffret comprend également des connecteurs à enficher série 2273 jusqu’à 2,5 mm², répartis entre des modèles pour 3, 5 et 8 conducteurs. Deux adaptateurs complètent l’assortiment : le 221-500 pour les bornes série 221 de 4 mm², avec montage sur rail DIN 35 ou par vis, et le 2273-500 pour les bornes série 2273 à une ou deux rangées.

Avantages principaux

• Assortiment de 122 bornes de connexion et accessoires des séries Wago 221 et 2273

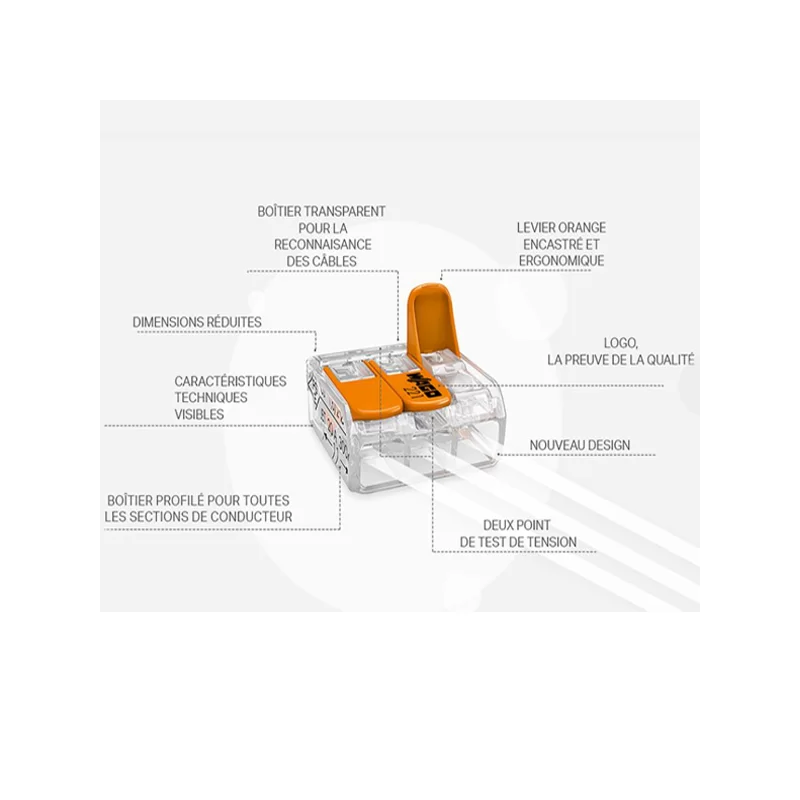

• Bornes série 221 à levier pour tous types de conducteurs jusqu’à 4 mm²
• Connecteurs série 2273 à enfichage direct pour conducteurs rigides jusqu’à 2,5 mm²
• Configurations permettant de raccorder 2, 3, 5 ou 8 conducteurs selon la référence
• Adaptateurs de fixation pour les séries 221 et 2273 inclus

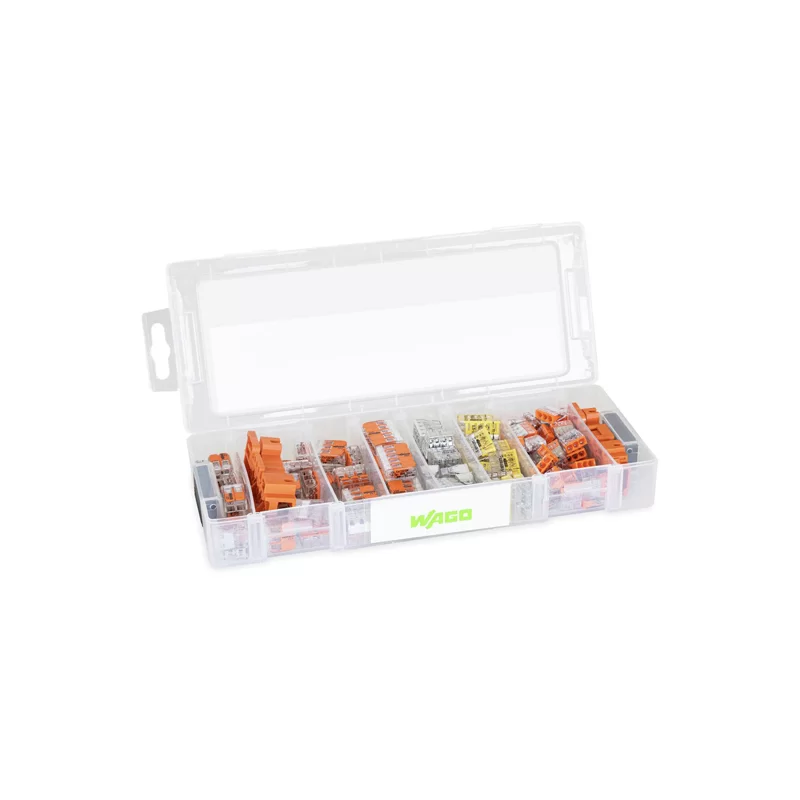

• Ensemble organisé dans une L-BOXX MICRO

Applications & conseils

Ce kit est destiné aux travaux de raccordement électrique réalisés par un électricien spécialisé. Ne pas travailler sous tension ou sous charge et utiliser chaque composant uniquement pour l’usage prévu, dans le respect des prescriptions, normes et directives nationales ainsi que de ses caractéristiques techniques. Respecter les types et sections de conducteurs, les longueurs de dénudage et le nombre de potentiels admissibles, puis introduire chaque conducteur jusqu’à la butée. Ne pas utiliser de composants endommagés ou encrassés et employer uniquement les accessoires d’origine.

Caractéristiques techniques

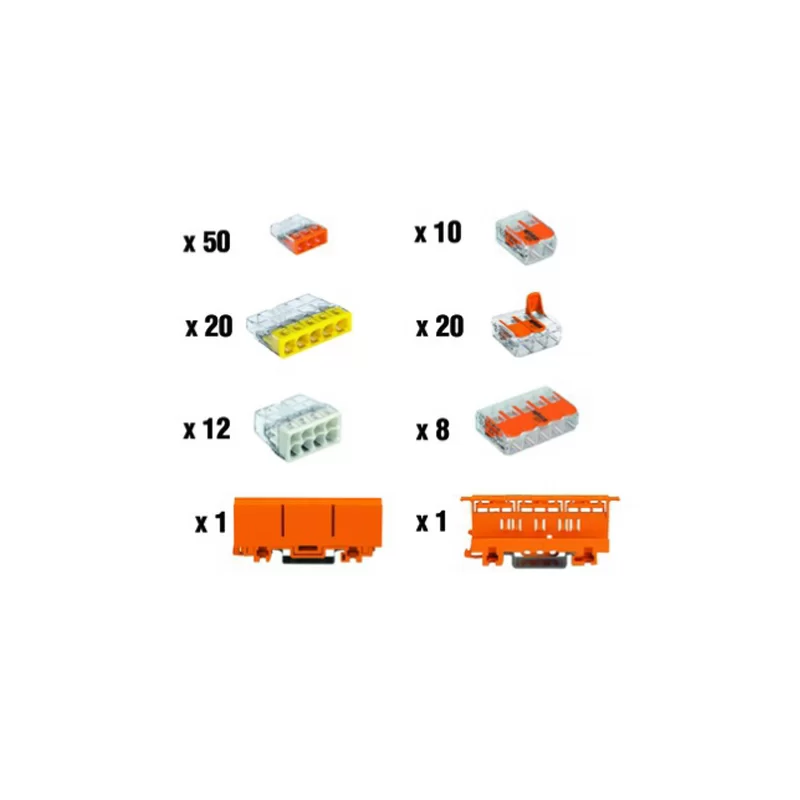

Contenu du kit

• 10 bornes de raccordement à levier 221-412, max. 4 mm², 2 conducteurs
• 20 bornes de raccordement à levier 221-413, max. 4 mm², 3 conducteurs
• 8 bornes de raccordement à levier 221-415, max. 4 mm², 5 conducteurs
• 1 adaptateur de fixation 221-500, série 221, 4 mm², pour montage sur rail DIN 35 ou par vis
• 50 connecteurs à enficher 2273-203 pour conducteurs rigides, max. 2,5 mm², 3 conducteurs, orange
• 20 connecteurs à enficher 2273-205 pour conducteurs rigides, max. 2,5 mm², 5 conducteurs, jaune
• 12 connecteurs à enficher 2273-208 pour conducteurs rigides, max. 2,5 mm², 8 conducteurs, gris
• 1 adaptateur de fixation 2273-500 pour bornes à une et deux rangées, série 2273
